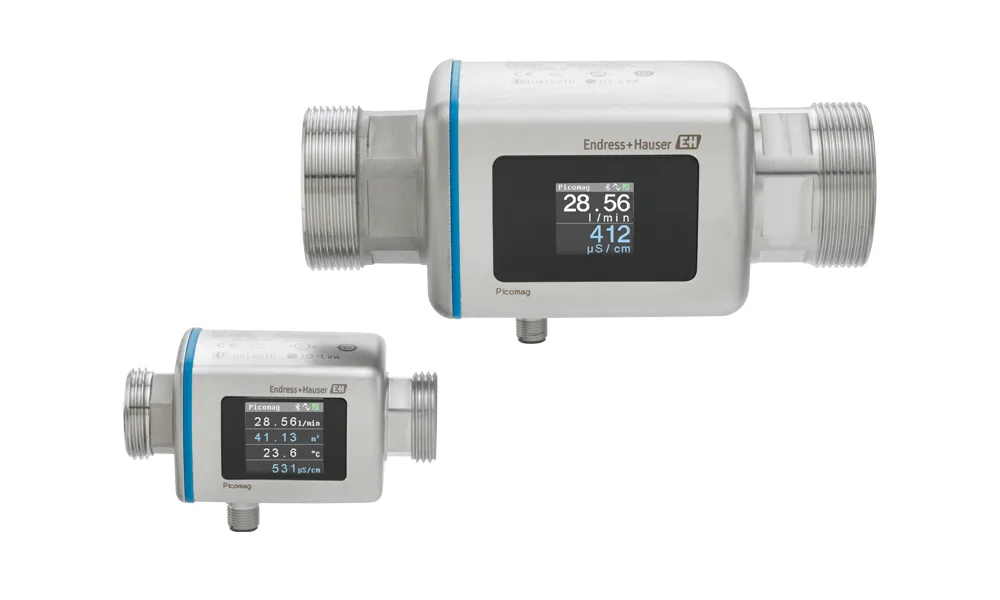

Endress+Hauser’dan cep boyutunda akış ölçüm teknolojisi: Akıllı, tak ve çalıştır akış ölçer Picomag

Yayın Tarihi:

on

Endüstriyel proses ölçümü ve otomasyonunda, cep boyutunda bir formatta basit, güvenilir ve bakım gerektirmeyen ölçüm cihazları için talep giderek artıyor. Endress+Hauser’in yeni Picomag ürünü, tüm bu gereksinimleri hiçbir ödün vermeden karşılıyor. Yalnızca elektriksel olarak iletken sıvıların akışını ölçmekle kalmayan cihaz, aynı zamanda sıcaklık ve iletkenlik değerlerini de ölçüyor. Özellikleriyle Endüstri 4.0 için tam hazır halde olan Picomag, kullanıcılara SmartBlue uygulaması üzerinden Bluetooth ile kolay devreye alma ve IO-Link teknolojisi sayesinde sorunsuz sistem entegrasyonu sunuyor.

Soğutma suyu, sıcak su veya proses suyunda ister miktar ölçümü ister proses takibi için olsun, kompakt tasarımı sayesinde Picomag, dar alanlarda bile çapı 50 milimetreye (2 inç) kadar olan herhangi bir boruya kusursuz bir şekilde monte edilebilir. Bu amaçla; NPT-dişli, R-dişli, içten dişli, Tri-Clamp veya Victaulic gibi çok çeşitli proses bağlantı adaptörleri mevcut olan Picomag, su akışlarının doğru bir şekilde ölçülmesi (maks. 750 l/min / 198 gal/min) veya yardımcı tesis uygulamalarında enerji maliyetlerinin en aza indirilmesi gibi yüksek tekrarlanabilirliğin (tam ölçek değerinin ±%0.2’si) ve dolayısıyla ölçüm değeri güvenilirliğinin önemli olduğu uygulamalar için en uygun maliyetli çözümü oluşturur. –10 °C (geçici süreyle) ila +85 °C arasındaki proses sıcaklıkları ve 16 Bar’a kadar olan proses basınçları için uygun olan Picomag, girişte ve çıkışta düz boru mesafesi gerektirmez ve bu nedenle bir boru kıvrımının hemen öncesine veya sonrasına monte edilebilir.

Hata teşhisi alanına sahip kolay anlaşılır ekran

Geniş ve kullanıcı dostu ekran; akış, sıcaklık, iletkenlik ve totalizer değerlerin hızlı ve kolay bir şekilde okunmasını sağlar. Borularda kısmi doluluk veya sıcaklık limiti aşımı gibi operasyon sırasında meydana gelen hatalar, NAMUR NE107 tavsiyelerine uygun olarak hata teşhisi sembolleriyle gösterilir. Kurulum konumuna (yatay, dikey) bağlı olarak ekran otomatik olarak döner. Bu, her zaman en iyi okunabilirliği garanti eder. Ayrıca, konfigürasyon parametreleri, sadece cihaza hafifçe vurularak çağırılabilir ve izlenebilir.

Bluetooth ile kablosuz konfigürasyon ve devreye alma

Bluetooth bağlantısı ile erişimi zor kurulum noktalarında bile 10 metrelik bir mesafeden kablosuz konfigürasyon yapılabilir ve veri toplanabilir. Endress+Hauser’in ücretsiz SmartBlue uygulaması, kullanıcının tüm cihaz ve hata teşhisi fonksiyonlarında hızlı ve kolay bir şekilde gezinmesini sağlar. Ayrıca, cihaz konfigürasyonlarını kaydetmek ve bunları başka bir Picomag cihazına yüklemek mümkündür. Bu, devreye alma sırasında zaman ve maliyet tasarrufu sağlar. Arşivleme amacıyla, cihaz konfigürasyonları bir PDF dosyası olarak dışa aktarılabilir ve bir mobil cihaza iletilerek saklanabilir. SmartBlue uygulaması Android ve iOS için mevcuttur.

IO-Link teknolojisiyle optimum sistem entegrasyonu

Picomag cihazının bir diğer öne çıkan özelliği de IO-Link teknolojisi ile proses kontrol sistemlerine dijital veri aktarımıdır. 10 yıl önce oluşturulmaya başlanan bu haberleşme standardı, tüm konvansiyonel fieldbus sistemleriyle bir arada kullanılabilir. Böylece, mevcut altyapılara entegrasyon için maksimum esneklik sağlar. Arayüz olarak kullanılan IO-Link master, kullanıcılara kontrol odasından kapsamlı veri erişimi olanağı tanır. IO-Link teknolojisinin diğer avantajları arasında cihaz değişimi sonrasında parametrelerin otomatik olarak aktarılması ve geleneksel yönteme göre kablolama için daha az çaba harcanması yer alır.

Sonuç olarak: Picomag, proses otomasyonunun geleceğe yönelik gereksinimlerini karşılamak için en ideal şekilde donatılmıştır.



Türkiye endüstrisine, alana özel, spesifik yayınlar üreten MONETA Tanıtım’ın sektörel dergilerinin ve web portallarının editörlüğünü yapmaktayım. Yeni nesil, dinamik yayıncılık anlayışıyla, dijital ve basılı mecralarda içerik geliştirmek için çalışmaktayız.

Ölçüm Cihazları ve Göstergeler

Proline Promag W 400 Akış profilinden bağımsız debi ölçümü

Yayın Tarihi:

on

Yazar:

Proline Promag W, akış profilinden ve montaj konumundan bağımsız olarak, güvenilir bir şekilde ölçüm yapabilen, ölçüm tüpünde kesit alanı değişmeyen dünyanın ilk elektromanyetik akış ölçeridir.

Su ve atık su endüstrisinde, optimum proses kontrolü için yüksek ölçüm doğruluğu vazgeçilmezdir. Çok dirsekli bir boru hattı veya borudaki engeller gibi çeşitli etkiler akış türbülansına neden olur ve ölçüm doğruluğu etkilenir. Endress+Hauser’in Promag W Akış Ölçeri, türünün tek örneği olan “0 x DN” seçeneğine sahiptir. Bu seçenekle beraber ölçüm tüpünde kesit alanı daralmadan ve dolayısıyla basınç kaybı olmadan maksimum ölçüm performansını sunar.

Ölçüm tüpünde kesit alanı değişmeyen 0 x DN opsiyonlu Promag W 400, dirseklerin, birikmelerin, redüksiyonların ve hattaki diğer elemanların akış yönünde oluşturduğu girdaplardan etkilenmez. Boru dirseklerinin hemen sonrasında bile yüksek doğrulukla (±%0,5) ölçüm yapar. Debimetre, girişte ve çıkışta düz boru mesafesine ihtiyaç duymadığı için kompakt sistemler ve ölçüm skidleri için en iyi çözümü sağlamaktadır. Bu cihazlar, kesit alanı değişmeyen tasarımları sayesinde herhangi bir basınç kaybına da neden olmaz.

İnovatif sinyal analizi

Promag W’nin (0 x DN) yeni ve inovatif ölçüm konsepti akışı algılayan çoklu ölçüm elektrotlarından oluşmaktadır. Bu konsept ile standart elektromanyetik debimetrelerden çok daha fazla ölçüm verisi elde edilir. Rafine edilmiş bir sinyal analiziyle de girdaplı durumlarda bile güvenilir ölçüm sonuçları elde etmek mümkün hale gelmiştir.

“0 x DN” opsiyonuyla seçilmiş bir cihaz örneği:

Ek ölçüm elektrotlu Promag W 400 (kompakt versiyon, DN 150/6″)

Su ve atık su uygulamaları için Promag W 400 (kompakt versiyon, DN 150/6″)

Basınç kaybı olmaksızın esnek kurulum seçenekleri

Eskiden, boru hattında akış profilinin bozulduğu durumlarda debimetre giriş ve çıkışında düz boru mesafesine uyulması veya ölçüm tüpünde kesit alanı daralan debimetrelerin kullanılması gerekiyordu. Ancak çoğu zaman yeterince uzun düz boru mesafeleri mevcut olmuyor ve dar kesitli debimetre kullanılması gerekiyordu. Bu durum da pompa enerji tüketimini artırarak daha yüksek enerji maliyetlerine yol açıyordu.

Montaj alanında düz boru mesafesine ihtiyaç duymayan ve basınç kaybı yaratmayan yeni “0 x DN” seçeneği ile bu sorunlar ortadan kaldırıldı. Artık güvenilir ölçüm değerleri, esnek montaj ve uygun maliyet bir arada sunulmaktadır.

Sorunsuz sistem entegrasyonu için transmiter

Promag W, Proline 400 transmiter ile birleştirildiğinde performans ve doğruluk açısından hiçbir taviz vermez. Dijital sinyal işleme akıllı sensörde başlar ve son derece hassas güvenilir ölçümün temelini oluşturur. Dijital veri iletimi ve ayarlanabilir giriş çıkışlar sayesinde Heartbeat Teknolojisi tarafından elde edilen teşhis verileri de dahil olmak üzere tüm ölçüm verilerine her zaman tam erişim sağlanır.

Devamını Oku

Ölçüm Cihazları ve Göstergeler

Basınç ölçer seçimi

Yayın Tarihi:

on

Yazar:

PAKKENS sıvı dolgulu basınç ölçerleri

47 yıldır ölçüm cihazları üretiminde sektörün öncü ismi olan PAKKENS, endüstriyel ihtiyaçlar doğrultusunda çözümler geliştirip, yeni ürün tasarımları ile de sektörde fark yaratıyor. Endüstriyel uygulamaların vazgeçilmez ekipmanlarından olan basınç ölçerlerin doğru seçimi, ürünlerin kullanıldığı proseslerin basınç parametrelerinin doğru kontrolü ve sistem güvenliği için yüksek önem taşımaktadır. Sistemsel ihtiyaçlara en uygun basınç ölçerin seçiminde aşağıdaki hususların dikkate alınması önerilir:

Basınç ölçümü yapılacak akışkanın özellikleri

Basınç ölçerinizin basınç algılama elemanı doğrudan ölçüm yapılacak akışkan ile temas halinde olabileceği için akışkanın fiziksel ve kimyasal özellikleri önem arz etmektedir. Akışkanlar aşındırıcı ya da kolay kristalleşebilen özellikte olabilirler ya da ölçüm elemanı üzerinde kalıntı bırakabilirler. Normal koşullar altında kristalleşmeyecek ya da kalıntı bırakmayacak sıvılar söz konusu olduğunda, Bourdon tüplü bir basınç ölçerin sisteminizde kullanımı uygundur. Yüksek viskoziteli, kristalleşebilen, katılaşabilen veya yüksek sıcaklıktaki proses akışkanlarında ise diyafram ayırıcılı ürünler tercih edilmelidir.

Basınç ölçümü yapılacak akışkanın sıcaklığı

Buhar ya da yüksek sıcaklıktaki diğer akışkanlar, cihaz bileşenlerinin sıcaklıklarını sızdırmazlık elemanları için güvenli kabul edilen düzeylerin üzerine çıkarabilir. Bunun gibi durumlarda, basınç ölçer ile birlikte sifon, soğutma kulesi ya da kapiler borulu diyafram ayırıcıların kullanılması önerilir.

Çevre koşulları

Ölçüm cihazı seçimi sırasında, nem ve iklim koşullarının etkileri de göz önünde bulundurulmalıdır. Çok yüksek ortam sıcaklıklarından kaynaklanabilecek ölçüm hataları, ölçüm cihazının bir diyafram ayırıcı ve kapiler boru kullanılarak ısı kaynağından uzağa monte edilmesi ile engellenebilir.

Basınç aralığı

EN837-2 standardına göre manometrelerin maksimum çalışma basıncı ürünün çalışacağı sistemin basınç değerinin yaklaşık 1,3 katı olmalıdır. Ancak, basınç dalgalanması olan sistemlerde manometrelerin maksimum çalışma basıncı ürünün çalışacağı sistemin basınç değerinin yaklaşık 1,5 katı olmalıdır. Bunun yanı sıra tahdit pimli manometrelerin tam skalanın %10 ile %75’i arasında doğru ölçüm aralığına sahip olduğu, tahdit pimsiz manometrelerin ise tam skalalarında doğru ölçümler için kullanılabileceği unutulmamalıdır.

Sistemin aşınmasını etkileyen koşullar

Şiddetli basınç dalgalanmaları ya da yoğun titreşim içeren uygulamalarda, basınç sınırlayıcı ya da düşürücü aksesuarlar kullanılması önerilir. Sıvı dolgulu basınç ölçerler de yine bu tip koşullarda daha uzun ömürlü olacaklardır. PAKKENS sıvı dolgulu basınç ölçerleri genellikle gliserin ile doldurulurlar. Ürün gamında daha geniş bir sıcaklık aralığında çalışma gereksinimi için silikon dolgulu basınç ölçerler de bulunmaktadır. Ek olarak sıvı dolgulu ürünlerin kullanılamayacağı düşük veya yüksek sıcaklığa sahip ortamlarda titreşimin etkisini en düşük seviyeye indirecek Vib-Lock mekanizmalı ürünler de tercih edilebilir.

Bağlantı yöntemi

Birçok PAKKENS ölçüm cihazının alttan ya da arkadan bağlantılı versiyonları mevcuttur. Standart olarak sunulan diş tipleri dışında, PAKKENS birçok ürünü için farklı diş tipi/ölçüsü seçenekleri de sunmaktadır. Basınç ölçerlerin normal şartlarda her zaman dik olarak bağlanması gerektiği unutulmamalıdır. Bağlantının yatay veya baş aşağı olarak yapılmasının zorunlu olduğu durumlarda, satış personeline bu ihtiyacın belirtilmesi gereklidir.

Hassasiyet sınıfı

PAKKENS, % ±1,00’dan % ±2,5’e kadar farklı hassasiyet sınıflarında basınç ölçerler üretmektedir. Uygulamanız için en iyi sonucu almanız, doğru hassasiyete sahip bir cihaz seçimi ile mümkün olabilir.

Yukarıda bahsedilen cihaz seçim faktörleri, ölçüm cihazınızın güvenli bir şekilde ve ihtiyaç duyulan doğrulukta çalışabilmesi için önemlidir.

PAKKENS, tecrübeli tasarım, Ar-Ge ekibi ve tam donanımlı üretim tesisi ile endüstriyel uygulamalarınız için hassas, güvenilir, emniyetli ve dayanıklı ürünler tasarlayıp üretmeye devam ediyor.

Devamını Oku

Ölçüm Cihazları ve Göstergeler

PAKKENS Elektrik Kontaklı Basınç Ölçerler ile prosesinizi kontrol altında tutun

Yayın Tarihi:

on

Yazar:

47 yıldır ölçüm cihazları üretiminde sektörün öncü ismi olan PAKKENS, endüstriyel ihtiyaçlar doğrultusunda çözümler geliştirip, yeni ürün tasarımları ile de sektörde fark yaratıyor.

Sinyalizasyon ve otomasyonun enerji tesisleri gibi birçok alanda kullanıldığı günümüz endüstrisinde basınç üreten ve basınç ya da fark basınç ile çalışan ekipmanların sinyaller aracılığı ile kontrol edilmesi, prosesin sürdürülebilirliğini sağlamak için yüksek önem taşımaktadır.

PAKKENS Elektrik Kontaklı Basınç Ölçerler, sistem basıncının veya fark basıncının gösterilmesinin gerekli olduğu ve aynı zamanda kontrol sistemlerindeki devrelerin açılması ve kapanması gereken, enerji üretimi, petrokimya, maden, makine imalatı, pompalar/kompresörler, hidrolik/pnömatik sistemler, HVAC sistemleri, su ve atık su arıtma sistemleri gibi farklı endüstriyel uygulamalar için geliştirilmiştir. Bu basınç göstergeleri çoğunlukla bakır alaşımlarına zarar vermeyen maddelerin basınç ölçümü için kullanılır. Aşındırıcı ortamlarda, AISI 316L’den yapılmış versiyonların kullanılması tavsiye edilir.

Basınç göstergesi ibresinin konumuna bağlı olarak, elektrik kontağı sistemin kontrol devrelerini açar veya kapatır. Tüm ölçü aralıklarında ayarlanabilen elektrik kontakları kadran

üzerine monte edilir. Elektrik kontaklarının sınır işaretçileri basınç ölçer üzerindeki ayar

butonu ile ayarlanabilir. ATEX Sertifikasına sahip PAKKENS, elektrik kontaklı basınç ölçerlerini, manyetik destekli, reed anahtarı ve indüktif tip olmak üzere üç çeşit kontak kullanarak üretmektedir. Manyetik destekli kontaklar birçok endüstriyel uygulamada kullanılırken, indüktif tip kontaklar ise tehlikeli, yanıcı ve patlayıcı ortamlar için uygundur. Reed anahtarı tipi kontaklar sadece fark basınç ölçerlerde kullanılmaktadır.

Basınç ölçerlerde kullanılan manyetik destekli ve indüktif tip elektrik kontakları NO, NC, NONO, NCNO, NONC ve NCNC tip anahtar yapılarına sahiptir. Reed anahtarları ise yalnızca NO tiptir. Manyetik destekli kontaklar en yüksek 250V besleme gerilimi altında çalışabilirler. Bu tip kontakların minimum ve maksimum anahtar kapasiteleri sırasıyla 0.4W≈0.4VA ve 30W≈50VA’dır. İndüktif tip kontaklar ise 10-30 VDC gerilim ve maksimum 100mA akım çalışma değerlerinde kullanılmaktadır. Bunların yanında reed anahtarları en çok 200V besleme gerilimi ve 70W anahtar kapasitesine sahiptir. Basınç ölçerlerin, maksimum anahtar kapasitesi veya üzerinde güce sahip enstrümanlar ile kullanılması durumda, basınç ölçer ile enstrüman arasında röle kullanılması basınç ölçerin ömrünü uzatacağından elektrik devresine röle eklenmesi tavsiye edilir.

PAKKENS, tecrübeli tasarım ve Ar-Ge ekibi ile endüstriyel uygulamalarınız için hassas, güvenilir, emniyetli ve dayanıklı ürünler tasarlayıp üretmeye devam ediyor.

Devamını Oku
